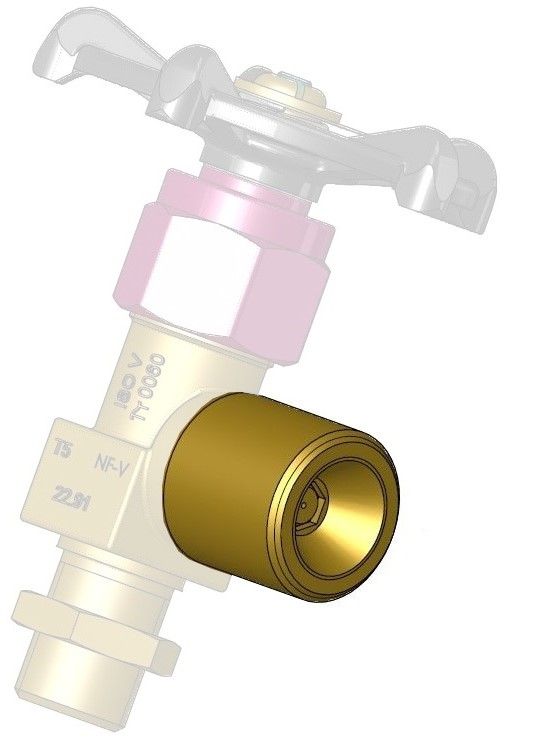

Sorties normalisées des vannes
Nous avons listé dans le tableau ci-dessous les sorties normalisées par pays avec leurs caractéristiques (dimensions et sens du filetage, type de sortie, norme afférente, appellation de la sortie).
Nous pouvons réaliser ces sorties à la demande.
N'hésitez pas à nous contacter pour toute question !
Pour voir nos différents robinets et vannes : gamme RIF
| Pays | Type de filetage |
Sens du Filetage Gauche / Droite |
Sortie Mâle/Femelle |
Norme | Type |
|---|---|---|---|---|---|
| France | Ø21/10 | NF E 29-650 | A | ||
| France | M30x1,75-RH | Droite | Mâle | NF E 29-650 | B |
| France | Ø21,7x1,814 SI-RH | Droite | Mâle | NF E 29-650 | C |
| France | W24x2-RH-12,6/15,4 | Droite | Mâle | NF E 29-650 | D |
| France | Ø21,7x1,814 SI-LH | Gauche | Mâle | NF E 29-650 | E |
| France | Ø22,91x1,814 SI-RH | Droite | Femelle | NF E 29-650 | F |
| France | Ø26x1,5 SI-RH | Droite | Femelle | NF E 29-650 | G |
| France | W22,91x1,814-LH (G5/8) | Gauche | Femelle | NF E 29-650 | H |
| France | W25,4x3,175-RH | Droite | Mâle | NF E 29-650 | J |
| France | W27x2-RH-17,4/14,6 | Droite | Mâle | NF E 29-650 | K |
| France | W27x2-RH-13,2/18,8 | Droite | Mâle | NF E 29-650 | L |
| France | W30x2-RH-13,8/22,2 | Droite | Mâle | NF E 29-650 | M |
| France | W30x2-RH-14,5/21,5 | Droite | Mâle | NF E 29-650 | N |
| France | W27x2-RH-19,5/12,5 | Droite | Mâle | NF E 29-650 | P |
| France | Ø30x1,75 SI-RH | Droite | Mâle | NF E 29-650 | R |
| France | Ø38x2 SI-RH | Droite | Mâle | NF E 29-650 | S |
| France | Ø41x2 SI-RH | Droite | Mâle | NF E 29-650 | T |
| France | Ø38x2 SI-LH | Gauche | Mâle | NF E 29-650 | U |
| France | Ø35x2 SI-RH | Droite | Mâle | NF E 29-650 | V |
| France | Ø33x2 SI-LH | Gauche | Mâle | NF E 29-650 | W |
| France | Ø39x1,5 SI-RH | Droite | Mâle | NF E 29-650 | X |
| France | M26x2-RH (250 bar) | Droite | Mâle | NF EN 144-3 | |
| France | M26x2-RH (300 bar) | Droite | Mâle | NF EN 144-3 | |
| International | W24x2-RH-16,8/11,2 | Droite | Mâle | ISO 5145 | N°1 |
| International | W24x2-RH-16,1/11,9 | Droite | Mâle | ISO 5145 | N°2 |
| International | W24x2-RH-12,6/15,4 | Droite | Mâle | ISO 5145 | N°3 |
| International | W24x2-RH-14,7/13,3 | Droite | Mâle | ISO 5145 | N°4 |
| International | W24x2-RH-14/14 | Droite | Mâle | ISO 5145 | N°5 |
| International | W24x2-LH-16,8/11,2 | Gauche | Mâle | ISO 5145 | N°6 |
| International | W24x2-LH-16,1/11,9 | Gauche | Mâle | ISO 5145 | N°7 |
| International | W24x2-LH-13,3/14,7 | Gauche | Mâle | ISO 5145 | N°9 |
| International | W24x2-LH-14/14 | Gauche | Mâle | ISO 5145 | N°10 |
| International | W27x2-RH-11,8/20,2 | Droite | Mâle | ISO 5145 | N°11 |
| International | W27x2-RH-19,5/12,5 | Droite | Mâle | ISO 5145 | N°12 |
| International | W27x2-RH-13,2/18,8 | Droite | Mâle | ISO 5145 | N°13 |
| International | W27x2-RH-13,9/18,1 | Droite | Mâle | ISO 5145 | N°14 |
| International | W27x2-RH-17,4/14,6 | Droite | Mâle | ISO 5145 | N°15 |
| International | W27x2-RH-16,7/15,3 | Droite | Mâle | ISO 5145 | N°16 |
| International | W27x2-RH-16/16 | Droite | Mâle | ISO 5145 | N°17 |
| International | W27x2-LH-13,9/18,1 | Gauche | Mâle | ISO 5145 | N°21 |
| International | W27x2-LH-17,4/14,6 | Gauche | Mâle | ISO 5145 | N°22 |
| International | W27x2-LH-16,7/15,3 | Gauche | Mâle | ISO 5145 | N°23 |
| International | W27x2-LH-16/16 | Gauche | Mâle | ISO 5145 | N°24 |
| International | W30x2-RH-23,6/12,4 | Droite | Mâle | ISO 5145 | N°25 |
| International | W30x2-RH-22,9/13,1 | Droite | Mâle | ISO 5145 | N°26 |
| International | W30x2-RH-13,8/22,2 | Droite | Mâle | ISO 5145 | N°27 |
| International | W30x2-RH-14,5/21,5 | Droite | Mâle | ISO 5145 | N°28 |
| International | W30x2-RH-20,8/15,2 | Droite | Mâle | ISO 5145 | N°29 |
| International | W30x2-RH-20,1/15,9 | Droite | Mâle | ISO 5145 | N°30 |
| International | W30x2-RH-19,4/16,6 | Droite | Mâle | ISO 5145 | N°31 |
| International | W30x2-RH-18,7/17,3 | Droite | Mâle | ISO 5145 | N°32 |
| International | W30x2-RH-18/18 | Droite | Mâle | ISO 5145 | N°33 |
| International | W30x2-LH-20,8/15,2 | Gauche | Mâle | ISO 5145 | N°38 |
| International | W30x2-LH-20,1/15,9 | Gauche | Mâle | ISO 5145 | N°39 |
| International | W30x2-LH-19,4/16,6 | Gauche | Mâle | ISO 5145 | N°40 |
| International | W30x2-LH-18,7/17,3 | Gauche | Mâle | ISO 5145 | N°41 |
| International | W30x2-LH-18/18 | Gauche | Mâle | ISO 5145 | N°42 |
| Allemagne | W21,8x1,814-LH | Gauche | Mâle | DIN 477-1 | N°1 |
| Allemagne | Ø13,5 | DIN 477-1 | N°2 | ||
| Allemagne | M24x2/Ø15,3/7,5 | Gauche | Mâle | DIN 477-1 | N°3 |
| Allemagne | M24x2-LH-Ø15,3/7,5 | Gauche | Mâle | DIN 477-1 | N°3.1 |
| Allemagne | G3/8-LH | Gauche | Mâle | DIN 477-1 | N°4 |
| Allemagne | 1"-LH | Gauche | Mâle | DIN 477-1 | N°5 |
| Allemagne | W21,8x1,814-RH | Droite | Mâle | DIN 477-1 | N°6 |
| Allemagne | G5/8-RH | Droite | Mâle | DIN 477-1 | N°7 |
| Allemagne | 1"-RH | Droite | Mâle | DIN 477-1 | N°8 |
| Allemagne | G3/4-RH | Droite | Mâle | DIN 477-1 | N°9 |
| Allemagne | W24,32x1,814-RH | Droite | Mâle | DIN 477-1 | N°10 |
| Allemagne | G3/8-RH | Droite | Mâle | DIN 477-1 | N°11 |
| Allemagne | G3/4-RH | Droite | Femelle | DIN 477-1 | N°12 |
| Allemagne | G5/8-RH 200 bar | Droite | Femelle | DIN 477-1 | N°13 |
| Allemagne | M19x1,5-LH | Gauche | Mâle | DIN 477-1 | N°14 |
| Allemagne | W21,8x1,814-LH | Gauche | Femelle | DIN 477-1 | N°15 |
| Allemagne | G5/8-RH 300 bar (+carré) | Droite | Femelle | DIN 477-1 | N°50 |
| Allemagne | W30x2-LH-20,8/15,2 | Gauche | Mâle | DIN 477-5 | N°57 |
| Allemagne | W30x2-RH-20,1/15,9 | Droite | Mâle | DIN 477-5 | N°54 |
| Allemagne | W30x2-RH-19,4/16,6 | Droite | Mâle | DIN 477-5 | N°56 |
| Allemagne | W30x2-RH-18,7/17,3 | Droite | Mâle | DIN 477-5 | N°59 |
| Allemagne | M28x1,5-RH/19,5/13,5 | Droite | Mâle | DIN 477-9 | N°1 |
| Allemagne | M28x1,5-RH/19,9/13,9 | Droite | Mâle | DIN 477-9 | N°2 |
| Allemagne | M28x1,5-RH/20,3/14,3 | Droite | Mâle | DIN 477-9 | N°3 |
| Allemagne | M28x1,5-RH/20,7/14,7 | Droite | Mâle | DIN 477-9 | N°4 |
| Allemagne | M28x1,5-RH/21,1/15,1 | Droite | Mâle | DIN 477-9 | N°5 |
| Allemagne | M28x1,5-RH/21,5/15,5 | Droite | Mâle | DIN 477-9 | N°6 |
| Allemagne | M28x1,5-RH/21,9/15,9 | Droite | Mâle | DIN 477-9 | N°7 |
| Allemagne | M28x1,5-RH/22,3/16,3 | Droite | Mâle | DIN 477-9 | N°8 |
| UK | G3/4-RH | Droite | Femelle | BS 341-3 | N°1 |
| UK | G5/8-LH | Gauche | Femelle | BS 341-3 | N°2 |
| UK | G5/8-RH | Droite | Femelle | BS 341-3 | N°3 |
| UK | G5/8-LH | Gauche | Femelle | BS 341-3 | N°4 |
| UK | G5/8-LH | Gauche | BS 341-1 | N°5 | |
| UK | G5/8-RH | Droite | Mâle | BS 341-3 | N°6 |
| UK | G5/8-LH | Gauche | Mâle | BS 341-3 | N°7 |
| UK | 0,860"x1,814 W-RH | Droite | Mâle | BS 341-3 | N°8 |
| UK | 21,8x1,814 SI-LH | Gauche | BS 341-1 | N°9 | |
| UK | G1/2-RH | Droite | Mâle | BS 341-3 | N°10 |
| UK | G1/2-LH | Gauche | Mâle | BS 341-3 | N°11 |
| UK | G1/2-RH | Gauche | BS 341-1 | N°12 | |
| UK | 11/16"x1,27 W-RH | Droite | Mâle | BS 341-3 | N°13 |
| UK | G3/8-RH | Droite | Mâle | BS 341-3 | N°14 |
| UK | G3/8-LH | Gauche | Mâle | BS 341-3 | N°15 |
| UK | W30x2-LH-20,8/15,2 | Gauche | Mâle | BS 341-3 | N°38 |
| UK | W30x2-RH-20,1/15,9 | Droite | Mâle | BS 341-3 | N°30 |
| UK | W30x2-RH-19,4/16,6 | Droite | Mâle | BS 341-3 | N°31 |
| UK | W30x2-RH-18,7/17,3 | Droite | Mâle | BS 341-3 | N°32 |
| Italie | W20x1,814-LH | Gauche | Mâle | UNI 11144 | N°1H |
| Italie | W21,7x1,814-RH | Droite | Mâle | UNI 11144 | N°2 |
| Italie | W30x1,814-LH | Gauche | Mâle | UNI 11144 | N°3 |
| Italie | W1"x3-175-RH | Droite | Mâle | UNI 11144 | N°4 |
| Italie | W21,7x1,814-RH | Droite | Mâle | UNI 11144 | N°5 |
| Italie | W30x1,814-RH | Droite | Mâle | UNI 11144 | N°6 |
| Italie | G5/8-LH | Gauche | Femelle | UNI 11144 | N°7F |
| Italie | Ø22/10 | Droite | UNI 11144 | N°7S | |
| Italie | W25,4x1,814-RH | Droite | Femelle | UNI 11144 | N°8 |
| Italie | G3/8-RH | Droite | UNI 11144 | N°9 | |
| Italie | W27x2-RH-16/16 | Droite | Mâle | UNI 11144 | N°10 |
| Pays-Bas | M19x1,5 LH | Gauche | Mâle | NEN 3268 | LU 0 |
| Pays-Bas | W21,8-1/14" LH | Gauche | Mâle | NEN 3268 | LU 1 |
| Pays-Bas | W25,4x3,175" LH | Gauche | Mâle | NEN 3268 | LU 4 |
| Pays-Bas | G22,91x1,814" RH | Droite | Femelle | NEN 3268 | RI 2 |
| Pays-Bas | W21,8-1/14" | Droite | Mâle | NEN 3268 | RU 1 |
| Pays-Bas | W24,32-1/14" | Droite | Mâle | NEN 3268 | RU 3 |
| Pays-Bas | W25,4x3,175" RH | Droite | Mâle | NEN 3268 | RU 4 |
| Pays-Bas | W28,81x1,814" RH | Droite | Mâle | NEN 3268 | RU 6 |
| Espagne | M30x1,75-RH | Droite | Mâle | MIE BQ-ES.15 | B |
| Espagne | W21,7x1,814-RH | Droite | Mâle | MIE BQ-ES.15 | C |
| Espagne | W21,7x1,814-LH | Gauche | Mâle | MIE BQ-ES.15 | E |
| Espagne | G5/8-RH | Droite | Femelle | MIE BQ-ES.15 | F |
| Espagne | Ø26x1,5 SI-RH | Droite | Femelle | MIE BQ-ES.15 | G |
| Espagne | W22,91x1,814-LH (G5/8) | Gauche | Femelle | MIE BQ-ES.15 | H |
| Espagne | W25,4x3,175-RH | Droite | Mâle | MIE BQ-ES.15 | J |
| Espagne | M19x1,5-LH | Gauche | MIE BQ-ES.15 | M | |
| Espagne | W22,91x1,814-RH (G5/8) | Droite | MIE BQ-ES.15 | S | |
| Espagne | G3/8-RH | Droite | MIE BQ-ES.15 | U | |
| Espagne | G5/8-RH | Droite | MIE BQ-ES.15 | V2 | |
| Japon | W20x1,814-LH | Gauche | Mâle | JIS B 8246 | 20L |
| Japon | W22x1,814-RH | Droite | Mâle | JIS B 8246 | 22R |
| Japon | W22x1,814-LH | Gauche | Mâle | JIS B 8246 | 22L |
| Japon | W23x1,814-RH | Droite | Mâle | JIS B 8246 | 23R |
| Japon | W26x1,814-RH | Droite | Mâle | JIS B 8246 | 26R |
| USA | 0,3125-32 UNEF-2B-RH-INT | Droite | Femelle | CGA | 110 |
| USA | 1/8-27 NGT-RH-INT | Droite | Femelle | CGA | 160 |
| USA | 0,4375-20 UNF-2A-RH-EXT | Droite | Mâle | CGA | 165 |
| USA | 0,500-16 ACME-2G-LH-EXT | Gauche | Mâle | CGA | 166 |
| USA | 0,500-16 ACME-2G-RH-EXT | Gauche | Mâle | CGA | 167 |
| USA | 0,5625-18 UNF-2A-RH-EXT | Droite | Mâle | CGA | 170 |
| USA | 0,625-18 UNF-2A-RH-EXT | Droite | Mâle | CGA | 180 |
| USA | 0,625-18 UNF-2A-RH-EXT | Droite | Mâle | CGA | 182 |
| USA | 0,625-20 NGO-2A-RH-EXT | Droite | Mâle | CGA | 200 |
| USA | 3/8-18 NGT-RH-INT | Droite | Femelle | CGA | 240 |
| USA | 0,745-14 NGO-RH-EXT | Droite | Mâle | CGA | 280 |
| USA | 0,745-14 NGO-LH-EXT | Gauche | Mâle | CGA | 290 |
| USA | 0,750-16 UNF-2A-RH-EXT | Droite | Mâle | CGA | 295 |
| USA | 0,803-14 UNS-2B-RH-INT | Droite | Femelle | CGA | 296 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 300 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 320 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 323 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 326 |
| USA | 0,825-14 NGO-LH-EXT | Gauche | Mâle | CGA | 330 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 346 |
| USA | 0,825-14 NGO-RH-EXT | Droite | Mâle | CGA | 347 |
| USA | 0,825-14 NGO-LH-EXT | Gauche | Mâle | CGA | 350 |
| USA | 0,850-14 NGO-LH-EXT | Gauche | Mâle | CGA | 410 |
| USA | 0,875-14 UNF-2A-RH-EXT | Droite | Mâle | CGA | 440 |
| USA | 0,875-14 UNF-2A-LH-EXT | Gauche | Mâle | CGA | 450 |
| USA | 0,885-14 NGO-RH-INT | Droite | Mâle | CGA | 500 |
